II Principio di Kirchhoff
Per capire devi anche sapere
In una maglia la somma algebrica delle tensioni (F.e.m. e c.d.t.), una volta fissato per le stesse e per le correnti un arbitrario verso positivo, è uguale a zero.
-
Legge di Ohm
-
Tensione elettrica
Si traduca in grafico quanto descritto
Esempio
Il metodo migliore per capire il significato di questo principio è sviluppare un esempio.

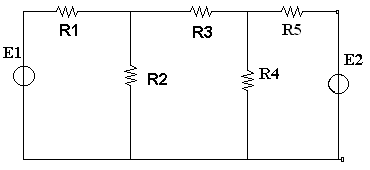

Si consideri un circuito composto da due maglie con un ramo in comune e due f.e.m. in opposizione, come da figura.
Maglia 1
Si assume, in modo arbitrario, per le tensioni come positivo il verso della f.e.m. E1.
Si attribuiscono arbitrariamente i versi alle correnti (incognite del problema)
Si tracciano con delle freccette i versi di tutte le tensioni (f.e.m. e c.d.t.) in base alle convenzioni (dal potenziale più alto al potenziale più basso per le correnti, e viceversa per le tensioni).Tutte le frecce con verso opposto a quella assunta positiva, corrispondono ad un segno negativo.
Si scrive l’equazione come somma di tutte le tensioni uguagliata a zero.
SV =0
E1—R1I1-R2I2=0;
Maglia 2
Si scriva l’equazione alla maglia 2:
E2-R2I2+R3I3=0
Diversa formulazione dello stesso principio
Lo stesso principio può essere formulato nel seguente modo:
In una maglia la somma algebrica delle f.e.m. è uguale alla somma algebrica delle cadute di tensione:
SE=SV
Roberto Iuppariello
